Підключення камери заднього виду до магнітоли на базі Android не потребує спеціальних навичок електрика, якщо ви чітко розумієте, куди йде кожен дріт. Більшість проблем виникають через помилкове з’єднання живлення або неправильний вибір стандарту відео у налаштуваннях пристрою. Ця інструкція допоможе вам безпечно під’єднати камеру своїми руками, мінімізувати ризик пошкодження проводки та добитися стабільного зображення на екрані.

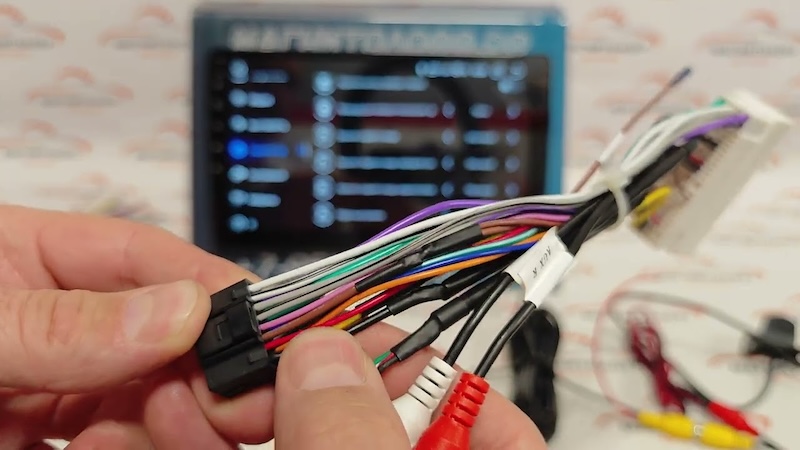

Схема проводів та роз’ємів комплекту камери

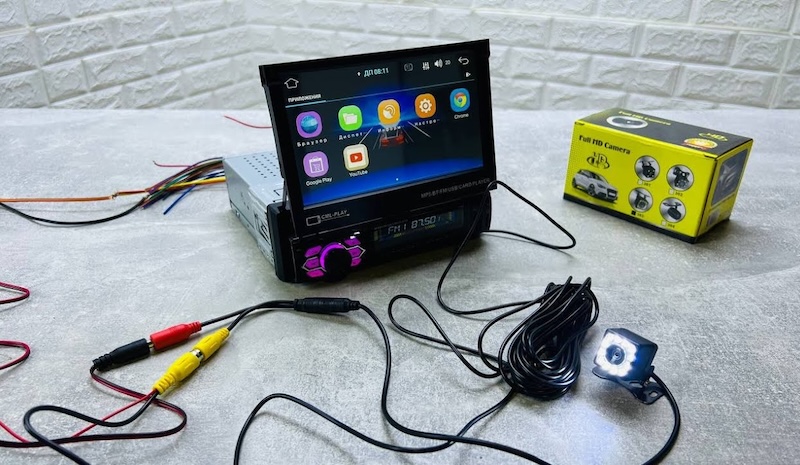

Перш ніж братися до викрутки, розберіться з фізикою підключення. У типовому наборі йдуть три основні кабелі, кожен із яких виконує свою роль. На задній панелі магнітоли шукайте позначення CAMERA IN, CAM-VIN, BACK, Rear Camera або REAR-CVBS — це всі назви одного й того ж відеовходу. Керуючі маркировки Reverse, Back, Reverse-In або Back-Car вказують на контакт, який приймає команду щодо включення передачі.
| Елемент проводки | Куди підключається | Призначення сигналу |
|---|---|---|
| Жовтий RCA (тюльпан) | До роз’єму CAM-IN / CAMERA IN магнітоли | Передача аналогового або цифрового відеосигналу |
| Короткий червоний відвід на кінцях RCA-кабелю | До дроту Reverse / Back магнітоли та плюса ліхтаря | Тригерний сигнал (+12V) для автоматичного перемикання екрана |
| Червоний провід живлення роз’єму камери | До плюсового дроту (+12V) ліхтаря заднього ходу | Подача живлення на камеру при увімкненні передачі |
| Чорний провід живлення роз’єму камери | До маси кузова (GND) або мінусового дроту ліхтаря | Заземлення живлення камери |
Короткий червоний відвід, що йде паралельно з жовтим тюльпаном, часто плутають із другим дротом живлення. Його задача проста — сигналізувати головній платі магнітоли про включення задньої передачі. Коли ви переводите ручку коробки передач у положення назад, на цей контакт надходить +12 вольт, і екран миттєво перемикається з навігації чи музики на камеру.
Покрокове підключення та прокладання проводки
Монтаж починається зі стійла багажника. Якісна вулична камера зазвичай має захист корпусу IP67 або IP68, тому вона витримає сіль, сніг і сильні морози, але герметизувати місця з’єднань все одно потрібно обережно.
- Встановлення камери в зоні номерного знака або в плафон підсвічування та заведення кабелю всередину кришки багажника.
- Підключення живлення в задній частині: червоний провід (+12V) до плюса лампи заднього ходу, чорний провід — під болт кузова (GND).
- Прокладання RCA-кабелю разом із червоним тригерним відводом через салон авто (під порогами або під обшивкою стелі) до магнітоли.

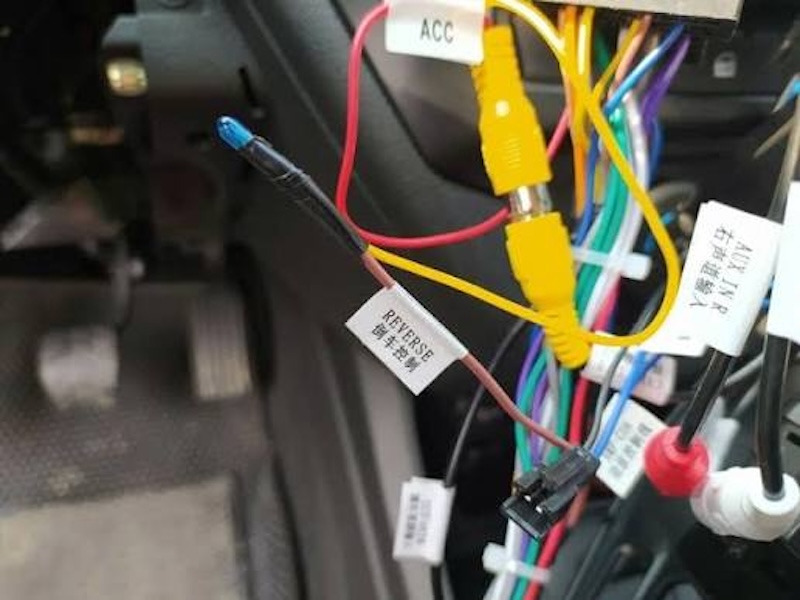

- Підключення до магнітоли: з’єднання жовтого тюльпана з роз’ємом CAM-IN, а червоного відводу — з керуючим проводом Reverse.
- Перевірка працездатності системи при увімкненні запалювання та вмиканні передачі заднього ходу.
Якщо ваш автомобіль оснащений цифровою системою бортової мережі, ситуація значно спрощується. Магнітола безпосередньо зчитує факт включення задньої передачі через CAN-шину. У такому випадку керуючий провід Reverse біля головного пристрою залишається невживаним, оскільки логічне перемикання дисплея відбувається автоматично за командою штатного блоку керування.
Підключення оригінальних заводських камер
Багато власнів вирішують не міняти штатну оптику, а підключити її до нової Android-панелі. Схеми розпіновки у Toyota, Volkswagen, Hyundai чи Kia дійсно можуть відрізнятися від загального стандарту, тому завжди перевіряйте схему електрики перед обрезкою проводів. З’єднувальний конектор штатної камери потрібно підвести до виходів магнітоли, використовуючи перехідники або акуратну скрутку з якісною термоусадкою.
Більшість оригінальних OEM-камер автовиробників працюють від напруги 5V або 6V, тоді як універсальні камери розраховані на 12V. Якщо подати на заводську камеру живлення 12V напряму від проводки ліхтаря, вона миттєво згорить! Для збереження штатної камери обов'язково використовується спеціальний понижуючий перетворювач напруги (адаптер 12V -> 6V/5V).
Правильне узгодження електричних параметрів убереже дорогий компонент від перегоряння ще на етапі первинного тестування. Використання штатних переходників гарантує стабільну роботу оптики протягом багатьох років без раптових збоїв у зимовий період.
Налаштування формату відеосигналу в системі Android
Після фізичного монтажу картинка може відсутнювати або виглядати сірою та розмитою. Станом на 2026 рік сучасні Android-магнітоли активно підтримують стандарт високої чіткості AHD з роздільною здатністю 720p або 1080p, тому старі аналогові камери NTSC і PAL на великих сенсорних дисплеях часто дають непристойне зображення. Щоб виправити це, зайдіть у меню «Налаштування» і перейдіть у вкладку «Заводські налаштування» (Factory Settings) або опцію «Налаштування автомобіля», де шукате пункт «Тип камери заднього виду» (Reversing camera type).
- AHD 1080P 25fps / 30fps
- AHD 720P 25fps / 30fps
- NTSC (стандартний аналоговий CVBS)
- PAL (стандартний аналоговий CVBS)
Не забувайте про паркувальну розмітку для точності маневрів. Системи підтримують статичні прямі лінії та динамічні криві, які відхиляються залежно від позиції керма. Активувати або вимкнути ці траєкторії можна прямо в програмному інтерфейсі магнітоли, а на більш ранніх моделях камери — шляхом перерізання маленької петлі на кабелі поблизу роз’єму. Грамотна настройка параметрів робить нічну парковку комфортною навіть на сліпих стоянках без зайвого ризику пошкодження бампера.
Типові проблеми та способи їх усунення
«Чорний екран або напис No Signal»
Подібне повідомлення майже завжди означає порушення цілісності ланцюга живлення або відеотраси. Перевірте запобіжник на червоному дроті камери та якість контакту чорного мінуса на кузові. Часто причиною стає банальна помилка під час збирання: жовтий тюльпан вставлений не у специфічний порт CAM-IN, а у звичайний вхід AUX Video In, який призначений лише для аудіо або стороннього джерела. Також варто переконатися, що тип відео в меню точно відповідає фізичному стандарту ваших комплектуючих, інакше процесор просто не зможе декодувати потік.
«Мерехтіння та смуги на заведеному двигуні в авто VAG та BMW»
У преміальних марках збірники світла заднього ходу працюють через ШІМ-контролери для постійного моніторингу справності ламп. На заглушеному авто камера показує чисту картинку, проте після запуску мотора екран покривається мерехтливими полосками або повністю гасне через імпульсні перешкоди в мережі. Щоб позбутися цієї проблеми, організуйте подачу струму через окреме реле з LC-фільтром. Плюс береться з чистої лінії постійних 12 вольт, наприклад, від гнізда прикурювача, а оригінальний провід лампи використовується виключно як слабкий сигнал для замикання контактів реле.
Самостійний монтаж додаткової оптики суттєво полегшує життя за рулем і додає впевненості під час паркування в тісних дворах. Якщо ви дотрималися правил надійної ізоляції всіх контактів і правильно співстали стандарти відео, система запрацює стабільно на роки без необхідності постійного ремонту.
